伺服减速机如何工作及基本原理

伺服减速机是如何运作的？它从速度调节到力量传递的基本原理解析。

在工业自动化的传动系统中，伺服减速机作为连接电机与负载设备的重要组成部分，其工作原理直接影响着伺服系统的动力输出效率和控制精度。许多用户对“伺服减速机的工作方式”感到好奇，其实，它的核心原理主要围绕“速度调节”、“力传递”和“精度保障”三个方面展开，而齿轮比和齿轮设计等细节则是实现高效运行的关键因素。

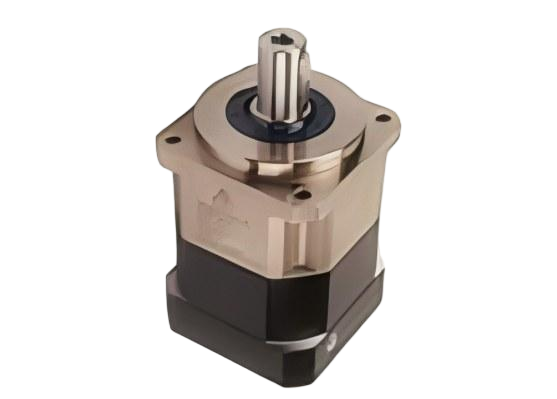

直出伺服减速机

一、核心功能：通过调节速度，实现转矩与转速的精确配合。

伺服减速机的基本工作原理是降低电机的输出速度，并调整以匹配相应的转矩。在伺服系统中，电机通常以较高的转速运转，以实现快速运动，但此时的转矩较低，无法直接满足许多工业设备对于“低速高转矩”的需求。例如，自动化生产线的传送带和机器人关节驱动等设备，都需要较低的运行速度以确保稳定性，同时又需要足够的转矩来驱动负载。

伺服减速机利用其内部机械结构，将电机的高转速按特定比例降低。以电机输出转速为1500转/分钟为例，若伺服减速机的齿轮比为1:10，那么经过减速后，输出到负载设备的转速将降至150转/分钟。同时，根据功率守恒原理（忽略机械损耗），转矩将相应放大10倍。反过来，如果某些设备需要“高速低转矩”的动力输出，伺服减速机也可以通过调整齿轮传动关系，灵活实现转速与转矩的反向匹配，从而使电机输出精准符合负载需求。

这种“速度-转矩”的调节能力是伺服减速机运行的关键。如果缺少这一部分，电机的原始动力无法根据需要进行转换，不仅会导致设备运行不畅、效率低下，还可能因为转矩过载或转速不匹配，引发电机烧毁或负载设备损坏等故障。

直角伺服减速机

二、动力传递：齿轮系统和其排列顺序影响动力传递的效率。

伺服减速机的“力流传递”过程是指电机的动力通过减速机内部结构传递到负载设备的过程。这种传递方式直接受齿轮装置类型和减速机级数排列的影响。

从齿轮装置的角度来看，常见的伺服减速机齿轮结构有斜齿轮、行星齿轮和蜗轮蜗杆等。不同的齿轮装置在力流传递逻辑上存在差异。例如，行星齿轮式伺服减速机通过“太阳轮 - 行星轮 - 内齿圈”的啮合系统，将电机的动力从太阳轮输入，再通过行星轮分配传递到内齿圈，最后由输出轴将动力输出到负载。这种结构的优点在于能够实现更均匀的力流传递，分散负载压力，避免某一齿轮承受过大的扭矩。而斜齿轮式伺服减速机则通过倾斜的齿轮设计，减少在啮合时的冲击和噪音，从而使力流传递更加平稳，适用于对运行噪音和稳定性要求较高的环境。

从减速机的级数来看，“级数”指的是齿轮传动的次数。单级减速机只包含一组齿轮传动，而多级减速机则含有多组齿轮逐层啮合。级数越多，齿轮比就越大，速度降低的幅度和转矩的放大倍数也会随之增加。例如，单级行星齿轮减速机的齿轮比一般在1:3至1:10之间，而三级行星齿轮减速机的齿轮比可以超过1:100。在力流传递的过程中，多级减速机通过“一级传动→二级传动→三级传动”的逐步进程，使动力在每一个齿轮啮合中实现速度和转矩的调节，最终输出符合负载要求的动力。

无论是选择齿轮装置还是排列级数，其主要目标都是优化力的传递路径，降低动力损失，以确保电机的动力能够高效、稳定地传递到负载端。

三、关键特征：具备齿轮比和低齿隙设计，确保运行的精确度和承载能力。

在伺服减速机的运行过程中，有两个关键因素直接影响其性能表现：齿轮比（i）和低齿隙的加工及优化齿轮装置。

齿轮比（i）是伺服减速机的一个关键特征，代表“输入速度（电机侧）与输出速度（机器侧）的比率”，公式为 i = 输入转速 / 输出转速。举例来说，若齿轮比为 i=1:5，表示电机的输入转速是输出转速的五倍，而输出转矩大约是输入转矩的五倍（不考虑机械损耗）。精确设定齿轮比是实现伺服减速机“速度与转矩”精确调节的基础——项目规划人员需要根据负载设备的转速和转矩要求，并结合电机参数，计算出合适的齿轮比，以确保伺服减速机能达到最佳性能。如果齿轮比设置不当，轻则可能造成动力浪费，重则会导致传动误差，从而影响设备的定位精度。

此外，低齿隙加工与优化的齿轮装置是伺服减速机区别于普通减速机的重要优势，也是确保其工作精度和负载能力的关键所在。“齿隙”指的是齿轮啮合时的间距。低齿隙加工通过精密的齿轮磨削和配对筛选，将齿隙控制在微米级别（某些高精度伺服减速机的齿隙甚至可以低至 0.1 弧分以下），从而减少传动过程中的“空转误差”，确保速度和转矩调节的精确度。而优化的齿轮装置，如使用高强度合金材料和表面硬化处理的齿轮，可以提高齿轮的耐磨性和抗冲击力，使得伺服减速机能够在高速运转时承受更高的悬臂负载（即输出轴承所承受的径向和轴向压力），同时能够传递更大的加速转矩。

例如，在精密机床加工环境中，伺服减速机需要在高速运转的情况下驱动主轴进行工件切削。低齿隙设计确保主轴转速稳定，不出现波动，从而避免加工尺寸出现偏差；优化的齿轮系统能承受主轴高速旋转时的悬臂负载，防止因齿轮磨损导致动力传递失效，保障加工过程的连续性和精准性。

结语

伺服减速机的工作原理核心在于“齿轮传动”，通过调节速度、优化力流和控制精度，精准地匹配电机输出与负载需求。其过程包括从速度和转矩的调节、力流传递路径的设计，到齿轮比和低齿隙的细节处理，每个环节都围绕着“高效、精准、稳定”的目标进行。

对于工业项目，了解伺服减速机的工作原理是科学选择合适型号的基础，能更好地发挥其在自动化设备中的核心作用。随着工业自动化对精度和效率需求的提升，伺服减速机的齿轮设计和加工工艺将不断优化，其工作性能也会进一步提升，从而支持更高要求的传动场景。
